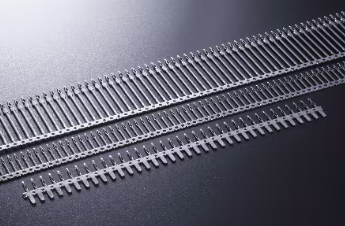

Press-fit terminal (đầu nối ép)
Press-fit terminal là loại đầu nối được ép vào lỗ thông qua của bảng mạch, giữ chặt bằng tính đàn hồi của hình dạng đầu nối. Thông thường, kết nối điện được duy trì bằng cách hàn hoặc lắp SMT kết hợp với xử lý reflow, nhưng Press-fit terminal chỉ giữ chặt bằng lực hồi phục của nó, giúp giảm đáng kể chi phí sản xuất như chi phí thiết bị reflow và điện năng, đồng thời giảm tải môi trường.
Press-fit terminal đã được sử dụng trong các sản phẩm điện tử tiêu dùng như máy tính từ lâu, và gần đây việc sử dụng trong các linh kiện điện tử ô tô ở châu Âu và Mỹ đang trở nên phổ biến, và dự kiến sẽ tiếp tục được áp dụng rộng rãi trên toàn thế giới.
Có hai loại Press-fit terminal : Press-fit terminal được gia công từ dây kim loại và Press-fit terminal được gia công từ dải kim loại. Do tính đàn hồi của phần đầu press-fit ở terminal, các vật liệu như đồng phốt pho được sử dụng. Tập đoàn FINECS có thể đáp ứng cả hai loại. FINECS Việt Nam chủ yếu cung cấp đầu nối ép từ gia công dập. Chúng tôi sử dụng máy dập từ 30 đến 60 tấn để gia công dập. Hiện tại, chúng tôi khuyến nghị hình dạng đầu nối ép là hình dạng Needle Eye. Nếu khách hàng có hình dạng hoặc yêu cầu đầu nối ép khác, chúng tôi sẽ xác nhận khả năng đáp ứng riêng.
Thông tin chi tiết về Press-fit terminal có thể xem tại đây: https://www.finecs.co.jp/knowledge/press_fit.html
Quy cách tham khảo | Độ dày tấm t=0,64mm, 0,8mm (đã từng thực hiện t=0,5mm), |
Vật liệu | Chúng tôi khuyến khích dùng C5191 (đồng phốt pho). Lý do đặc tính kim loại của C5191 là "tính đàn hồi" giúp tối đa hóa lực giữ của đầu nối ép. C7025 có độ dẫn điện cao hơn so với C5191, là vật liệu được chú ý trong sự phát triển của các linh kiện điện tử trong thời đại cách mạng thông tin và truyền thông. |
Phủ mạ | Phổ biến nhất là mạ lót Niken và mạ kẽm nóng chảy(Mạ Ni nền + mạ Sn reflow). |
※ Về chi tiết thông số kỹ thuật của các linh kiện đầu nối ép (gia công dập), vui lòng liên hệ qua điện thoại, email hoặc họp trực tuyến.
Vui lòng liên hệ với Finecs Việt Nam để biết thêm chi tiết.
